Visualisierung Sensor Map

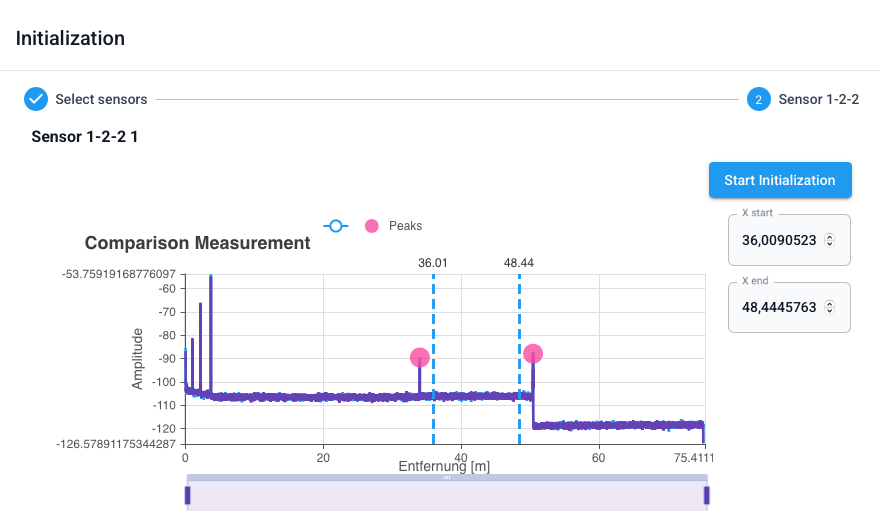

Anhand der letzten beiden Peaks im Rückstreusignal wird die Sensor-Map eines Sensors berechnet. Dabei werden Start und Ende der Sensor-Map gegenüber den Peakpositionen um einen zentral einstellbaren Abstand DX nach innen verschoben.

Einstellung des DX

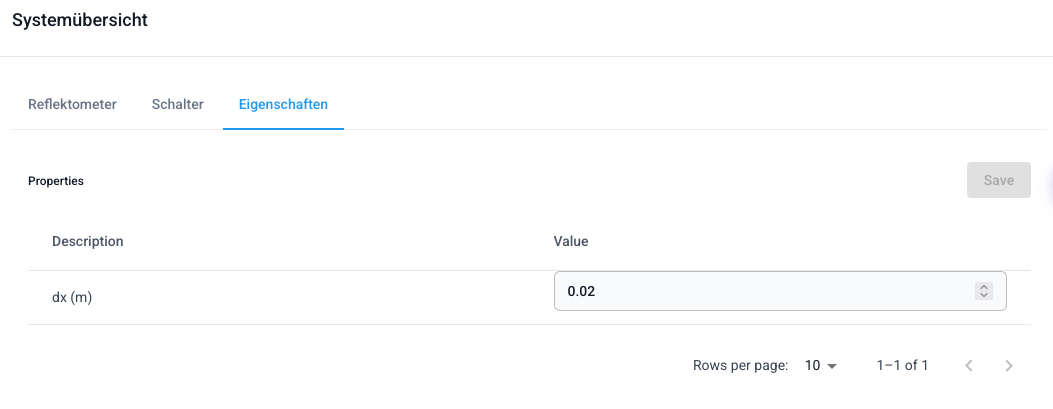

Der Wert für DX kann im Tab Eigenschaften (Properties) im System-Menü eingestellt werden. Hinweis: im Offline Betrieb vorgenommene Änderungen an Systemparametern wie DX werden nicht synchronisiert, d.h. die Systemparameter des Online-Systems bleiben erhalten. Das veränderte DX wird lediglich als Eigenschaft der Messung abgespeichert.
